SUMINISTRO DE UNA PLANTA DE MORTERO HORIZONTAL DENTRO DE UNA NAVE
Diseño, ingeniería y montaje de una planta de mortero de 4 t/h para fabricar diferentes productos de construcción suministrándolos en sacos paletizados. La particularidad de esta planta es que debía entrar dentro de una nave existente bastante baja por lo que planteamos una planta horizontal en lugar de tipo torre.

- Cliente: Advanced Mineral Processing, S.L. (AMP)
- Año: 2019
- Localización: Cuba
- Tipo de proyecto: Suministro de una planta de mortero. Ingeniería, diseño y montaje
Antecedentes y necesidades del cliente
Advanced Mineral Processing, S.L. (AMP) es una entidad especializada en ingeniería de proceso, diseño de plantas y desarrollo de sistemas para el tratamiento de minerales, arenas, gravas, arcillas y otras materias primas elaboradas por industrias diversas como, Minería Metálica, Minerales Industriales, Áridos, Carbón y reciclaje.
En esta ocasión requería el suministro de una planta de mortero de de 4 t/h, para fabricar en sacos paletizados:
- Albañilerías.
- Revestimientos.
- Adhesivos.
- Impermeabilizantes.
- Técnicos y de reparación.
Sin embargo, una de las premisas era que esta debía alojarse en una nave ya existente bastante baja. Por ello, la estructura que planteamos, en lugar de torre, fue horizontal.
Soluciones, equipos e instalaciones
El servicio que ha llevado a cabo SOTECMA es la ingeniería del proyecto tanto mecánica como eléctrica y de automatismo, la fabricación y la asesoramiento del montaje. La instalación final se compone de los siguientes elementos:
- 1 ud. Tolva de recepción de áridos de 15 m3.
- 1 ud. Alimentador vibrante.
- 1 ud. Cinta transportadora.
- 1 ud. Triturador – secador – cámara de combustión.
- 1 ud. Filtro de mangas para molino.
- 1 ud. Sinfín a canal.
- 2 ud. Sinfines transportadores.

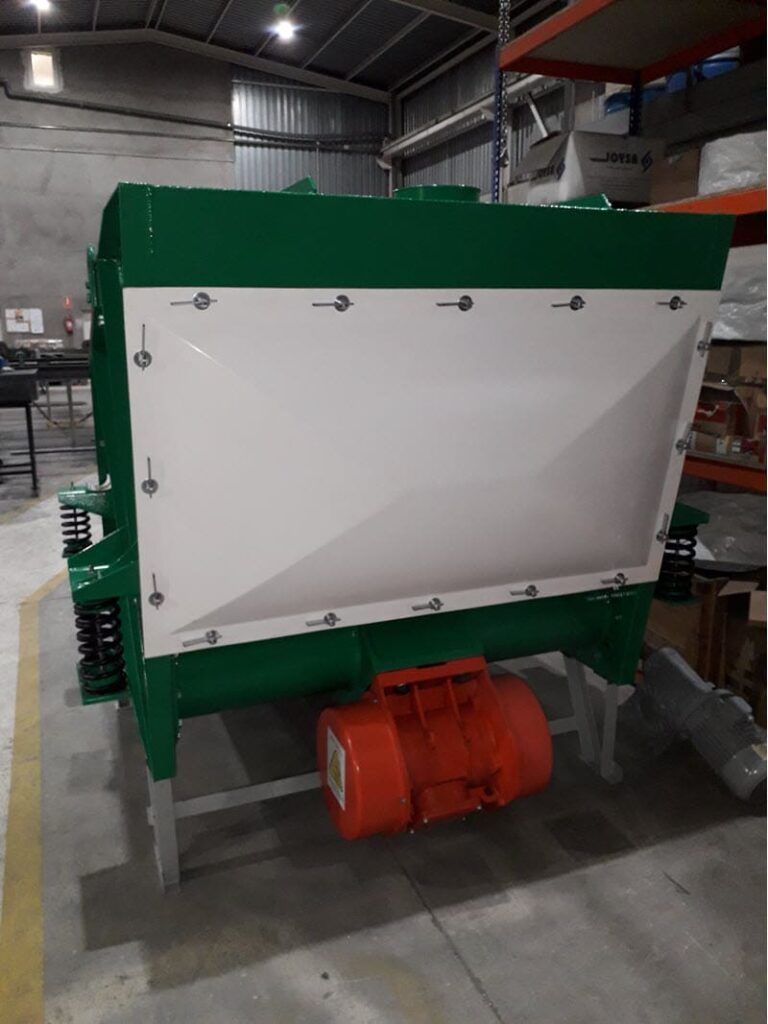

- 1 ud. Criba S1 150 4.
- 4 uds. Silos para áridos tipo tolva 22 m3.
- 6 ud. Transportadores sinfín de áridos.
- 4 uds. Silos de cementos de 30 m3.
- 4 ud. Transportadores sinfín de cementos.
- 1 ud. Báscula presurizada de áridos
- 1 ud. Báscula presurizada de cemento.
- 2 uds. Microdosificadores.
- 2 ud. Sistema de transporte neumático para áridos y cemento.
- 1 ud. Tolva ciclón.
- 1 ud. Mezcladora de 600 litros.
- 1 ud. Tolva pulmón.
- 1 ud. Sinfín a ensacadora.
- 1 ud. Ensacadora.
- 1 ud. Cinta transportadora.
- Estructuras soporte.
- 2 uds. Cuadros eléctricos.
- Programa de control y gestión.
