REFUERZO DE SILOS DE 350m3 PARA SEPIOLITA

El cliente necesitaba reforzar unos silos existentes de 350 m3 para sepiolita que mostraban signos de pandeo en las primeras virolas por encima de la transición.

proyecto tomamuestras cinta banda tolsa holanda
  • Cliente: GRUPO TOLSA
  • Año: 2022
  • Localización:
  • Tipo de proyecto: Suministro y montaje de equipos

Antecedentes y necesidades del cliente

Desde hace más de 50 años, en el Grupo Tolsa extrae, investiga, desarrolla, fabrica y comercializa múltiples productos para el consumo doméstico e industrial. Hoy son una empresa volcada en ofrecer soluciones innovadoras que contribuyen a la mejora de la competitividad de sus clientes en todo el mundo, bajo la forma de productos diseñados para integrarse en su cadena de valor.

Historia

Ya ha pasado medio siglo desde la inauguración de su primera planta de tratamiento de minerales, dedicada a las tierras decolorantes para la clarificación de vinos y aceites.

A partir de ese momento, y como soporte al desarrollo de sus productos, el Grupo Tolsa se dotó a lo largo de su crecimiento de impresionantes reservas naturales en Europa, África y Sudamérica, incluyendo el mayor yacimiento de sepiolita del mundo, grandes depósitos de atapulgita y yacimientos de bentonita de alta calidad.

Hoy en día el Grupo Tolsa ha superado con creces la simple explotación de minerales. Además de una sólida base de recursos naturales, superior a los 100 millones de toneladas en reservas, el Grupo Tolsa abre la composición de sus productos a cualquier materia prima para ofrecer la solución idónea a las necesidades actuales y futuras de sus clientes.

Productos

1. Naturaleza

⦁ a.1) Atapulgita (Palygorskita)
⦁ a.2) Sepiolita
⦁ a.3) Esmectita
⦁ a.4) Bentonita
⦁ a.5) Sílice precipitada amorfa

2. Aplicaciones

⦁ b.1) Medio ambiente y filtración (Filtración, tratamientos de residuos), construcción, ingeniería civil y lodos, absorbentes industriales, farmacia, agricultura
⦁ b.2) Medio ambiente y filtración (Filtración, tratamientos de residuos), construcción, ingeniería civil y lodos, pinturas y recubrimientos, asfaltos y bitúmenes, absorbentes industriales, agricultura, alimentación animal (E-562),
⦁ b.3) Medio ambiente y filtración (Filtración, tratamientos de aguas y efluentes), alimentación animal (E-558)
⦁ b.4) Medio ambiente y filtración (Tratamientos de aguas y efluentes), ingeniería civil y lodos, pinturas y recubrimientos, fundición
⦁ b.5) Alimentación animal

Soluciones, equipos e instalaciones

El trabajo de Sotecma ha consistido en la toma de medidas in situ del silo, tanto dimensiones generales como de espesores de chapa. Todo ello desde el exterior del silo y sin realizar perforaciones, con un medidor de ultrasonidos. Muestras del material ensilado para obtener la densidad aparente.

Logo Araworks

Modelado de los dos tipos de silo para el cálculo por elementos finitos con Solidworks Simulation, de ARAWORKS, que nos ha permitido:

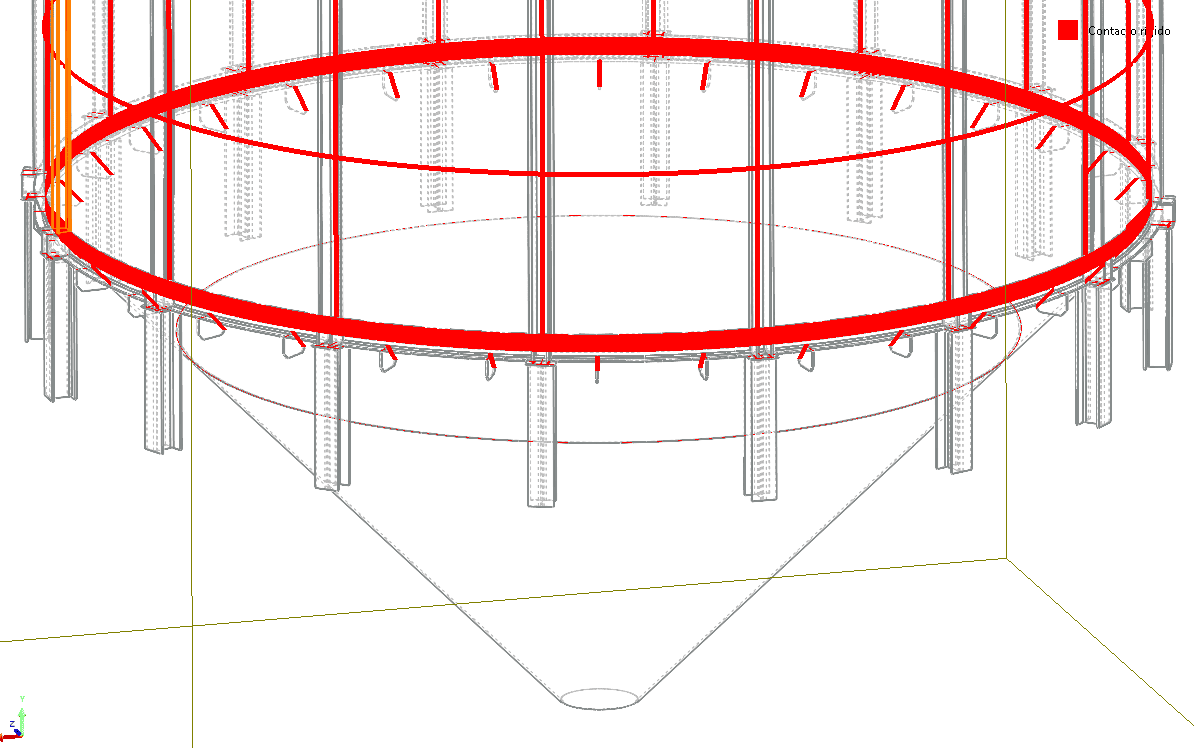

  • Modelar ambos silos para el cálculo por elementos finitos incluyendo elementos tipo viga como los pilares sobre los que apoyan los silos, sólidos como las cartelas de refuerzo y Shell para las chapas de la virola y cono.
  • Introducir las cargas de presión horizontal y vertical tanto en la virola como en el cono en función de la ecuación de presiones a partir de un origen para el estudio de carga, descarga y pandeo. Introducir cargas puntuales de plataformas existentes y elementos que apoyan en el silo.
  • Cálculo de las tensiones principales y de Von Mises.
  • Cálculo de los desplazamientos.
  • Cálculo de pandeo en los cuatro primeros modos.

Estimar distintas medidas correctoras, puesto que es refuerzo es muy complicado de realizar por el espacio tan mínimo que existe se opta por reducir la capacidad de los silos para que haya un coeficiente de seguridad de 2.
